結構及適用范圍

XNP型懸掛式中心傳動濃縮排泥機主要由驅動裝置、工作橋、刮板桁架、柵條、穩流筒，水下軸承，攪拌部件、電控系統等部件組成。該設備主要適用于幅流式重力式污泥濃縮池，分離濃縮污泥中的自由水分及減少污泥的體積、提高污泥濃度。

工作原理

XNP型懸掛式中心傳動濃縮排泥機在動力裝置的驅動下，驅動刮板桁架沿池作周轉，將濃縮污泥刮集至池底中心集泥坑。為提高污泥濃縮效果，刮板桁架帶動柵條作緩慢的攪拌，當柵條穿行于污泥時，為水提供了從污泥中溢出的通道，有利于淤泥進一步濃縮。

性能特點

1、 采用先進的回轉傳動機構，傳遞扭矩大、效率高、使用安全可靠。
2、 集泥坑帶由小刮板攪動刮泥，排泥徹底，不堵塞。
3、 刮臂上設有柵條，以利于提高污泥濃縮效果。

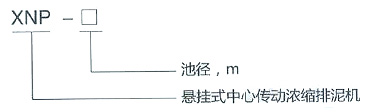

型號說明

說明

1、池深H1和池徑D為刮泥機運行所要求的凈尺寸。施工時視施工方法、尺寸精度保證措施，可留有余量，待設備安裝后，再進行找平。
2、所有預埋螺栓及預留孔的位置誤差不得超過20mm；所有預埋螺栓、預埋鐵必須刷瀝青漆防腐。
3、出水堰槽、出水口、浮渣排除管方位及形式，可根據水處理工藝要求作適當變更。
4、預埋螺栓外露部分為全螺紋。
5、訂貨時應注明主體設備材質，應提供溢流堰板，擋渣板，排渣斗配套件的需要情況。
